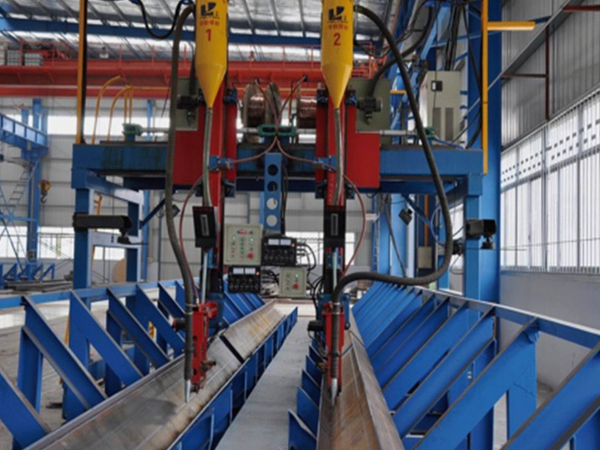

MHJB系列門式埋弧焊接機
產品介紹
本機型主要由自動行走龍門架、自動埋弧焊機、焊藥回收系統、導弧裝置、滑線機構、送絲管路及氣動系統等組成。兩邊采用交流變頻電機—變頻器控制驅動,可實現大范圍的調速,突破空行程高速和工作時低速度的矛盾。 橫梁上配備有兩組橫向、縱向移動裝置,帶動焊接機頭；用氣動裝置來調節機頭位置的左右置；用電機-減速機帶動齒輪、齒條實現機頭位置的上下調節；用導向裝置來跟蹤焊縫。左右微調在導弧架上用手動來調節，利用彈簧回復性實現導弧裝置的小范圍內自動跟蹤。所有控制電纜、焊接電纜、氣管通過滑車隨機傳送，以保證行程的有效性。所有控制電纜、焊接電纜、氣管通過滑車隨機傳送，以保證行程的有效性。焊藥回收系統獨。工作最大能容納約50Kg焊劑；焊絲盤安裝配有200Kg的焊絲盤架，用戶可自配200Kg以下的焊絲盤。
|
項目名稱 |
規格參數 |
|
|
適用H型鋼尺寸
|
寬度 |
200-800mm |
|
高度 |
200-1500mm/2000mm/2500mm |
|
|
長度 |
2000-15000mm |
|
|
軌距 |
4000mm/5000mm/6000mm |
|
|
軌長 |
18000mm（根據客戶要求） |
|
|
焊接速度 |
300-600mm/min |
|
|
空走速度 |
3000mm/min |
|
|
焊接位置 |
船形焊 |
|
|
適用焊絲尺寸 |
3.2-5mm |
|
|
適用焊絲盤規格 |
25-350kg |
|
|
焊藥回收機 |
LT-100(3kw) |
|
|
驅動形式 |
雙邊驅動（變頻電機） |
|
|
行走控制方式 |
交流變頻無級調速 |
|
|
電源 |
AC 380V 50HZ 3相 |
|
|
主機功率 |
10.5kw(4m)/10.86kw(5m，6m) |
|
